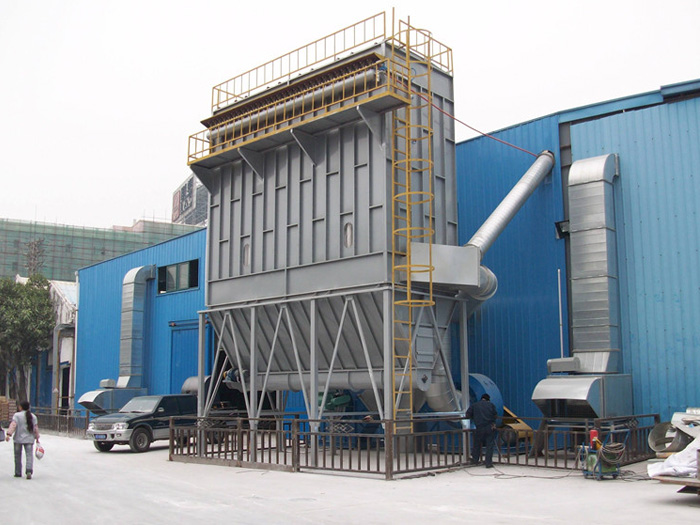

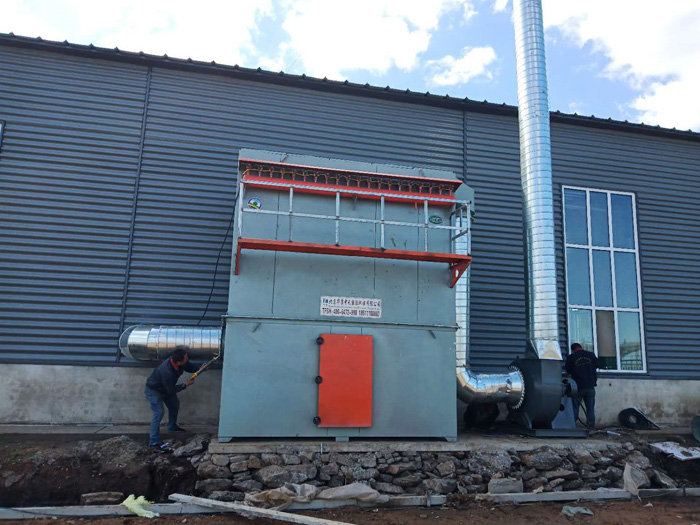

木工脈沖袋式除塵器在木工廠凈化中起到重要的作用，木工制造業生產過程中產生的大量微塵和鋸屑粉塵，不僅會粘附在設備和工件表面影響加工質量，造成工件報廢或設備出現經常性故障，而且污染了作業環境，導致矽肺病。因此車間   進行的通風換氣，及時排走產生的粉塵，并對含塵空氣進行凈化，以保持設備和工件表面的干凈。
木工脈沖布袋除塵器結構簡單、緊湊、鋼耗量低，對比重較輕的纖維性粉塵，如鋸屑、刨花、石棉粉末、煙草等有較高的捕集能力。為了滿足越來越嚴格的勞動保護、環境保護及產品加工精度的要求，木工制造企業對生產過程中產生的粉塵   進行的處理。

木工脈沖袋式除塵器主要由以下部件組成：
1、殼體部分：包括清潔室（或稱氣體凈化箱、氣箱、、過濾室。分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管；過濾室內設有濾袋及其骨架。
2、灰斗及卸灰機構：有灰斗和按不同系列、不同的粉塵濃度，分別設置的螺旋輸送機，空氣輸送斜槽和剛性葉輪給料機（即卸料閥。
3、進出風箱體：包括進出風管路及中隔板。單（排或稱單列、結構布置在殼體一側，雙排（或稱雙列、結構布置在殼體中間。
4、脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
5、壓縮空氣管路及其減壓裝置、油水分離器、油霧器等。
6、支柱及立式籠梯、欄桿。



木工脈沖布袋除塵器除塵原理：
木工脈沖袋式除塵器少不了三個裝置，管道系統，風機系統，過濾系統。在這三個系統中，不同配置的結構和功能是不一樣的，但是基本的原理都是一樣，像人帶口罩一樣。管道連接木工機械和過濾系統，風機工作使管道產生負壓吸塵。其中主要的是風機的配置和過濾布袋的性能。風機的配置是根據生產車間機器的個數機排列方式計算，這需要人員計算配置，使得每個機器的過濾接口的風量達到一致，才能的除塵。除塵過濾布袋要根據不同的環境選擇，不同的木工車間產生的粉塵性質是不一樣的。
含有木屑顆粒的氣流經過風機輸送至布袋過濾器的導流倉中，氣流在導流板的作用下流速降低，較重的木屑顆粒在重力的作用下落入灰倉里，其它較輕細的粉塵隨氣流向上吸附在濾袋的外表面上，經過布袋的過濾后，干凈的氣體進入排風室中并排到外面。隨著過濾工況的持續，積聚在濾袋外表面上的粉塵會越來越多，相應的會增加系統的運行阻力，降低系統的除塵效率，為此，本系統配置了自動脈沖清灰裝置，此套裝置由脈沖控制儀、脈沖閥、速聯、汽包及噴氣管等組成。根據木屑顆粒的特性，可在脈沖控制儀上設定脈沖幅度和脈沖頻率。脈沖幅度和頻率設定完成后，在工作過程中，系統會自動完成過濾布袋的清灰，從而增加形同的過濾效率并延長過濾布袋的使用壽命。

木工脈沖袋式除塵器的特點：
1、本除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于采用分室停風脈沖噴吹清灰，噴吹一次可達到清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機，系統正常運行分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的摩擦，延長了袋的壽命，又便于卸袋。
4、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，提高了換袋操作條件。
5、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。
6、進、出口風道布置緊湊，氣流阻力小。
