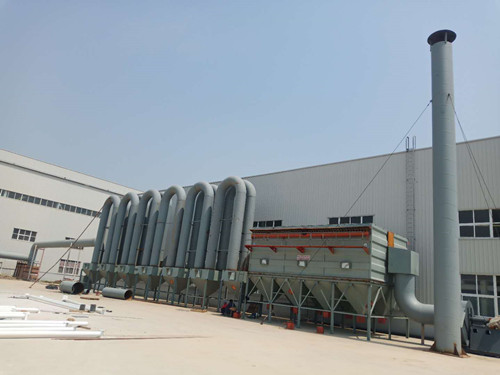

鏈條鍋爐除塵器是鍋爐廠必安裝的一種凈化設備，由于鏈條鍋爐、燃煤鍋爐、循環硫化床鍋爐等鍋爐在生產過程中會產生大量的煙塵，需進行除塵、脫硫治理，北京華康一直致力研究鍋爐的除塵脫硫，在0.5T-260T的鍋爐除塵上有著豐富的生產經驗，技術成熟，設備工作。
鏈條鍋爐布袋除塵器的脫硫過程：
脫硫過程分為兩個階段，即噴淋段脫硫和旋流板脫硫。在噴淋段內，脫硫劑經噴嘴高速噴出后與煙氣充分接觸發生傳質反應，由于煙氣與噴淋霧化后的脫硫劑流速不同，加劇了兩質的表面接觸提高了脫硫效率，但由于噴淋段的內經相對較小煙氣通過時停留時間較短其脫硫效率是有限的（25%左右），其主要脫硫過程還是在旋流板塔內完成。
主塔中安裝了旋流塔板，它是屬于噴射型塔板，具有多片傾斜葉片。氣流通過各塊塔板螺旋上升（沿葉片旋轉方向），液體從盲板流到各葉片上形成薄液層，同時被氣流旋轉噴灑成液滴，受離心力到達塔壁形成沿壁旋轉的液環，通過降液裝置下流到下塊盲板上。由于液體是滴狀高速穿過氣流，故改進了流體動力學因素，提高了設備的通過能力和了相間的接觸狀況，同時又充分利用了氣液兩相間的熱力學因素，提高了設備的傳質效率。達到脫硫目的。
鏈條鍋爐除塵器的結構特點
1、
鏈條鍋爐布袋除塵器箱體部分:由上箱體（凈風室）、中箱體（過濾室）、下箱體（灰斗）、煙氣分配器、花板、平臺、扶梯、支腳、進風口、出灰口、保溫、彩色面板等組成。
2、濾袋總成:濾袋框架、布袋及掛袋的連接設計采用自鎖裝置，安裝和 換方便，并能延長濾袋的使用壽命。濾袋規格為：φ130x6000mm、φ160x6000mm、φ160x7000mm三種，采用聚苯硫醚針刺氈（PPS／PPS504CSl7，處理）。
3、導流裝置：采用 進風方式，設計 的煙氣分配裝置，不但能分配含塵氣體，而且對大顆粒進行分離，避免含塵氣體沖刷濾袋，進一步提效率，提高濾袋的使用壽命。
4、脈沖噴吹系統：反沖聯箱、電磁脈沖閥、承壓接頭、噴嘴管、支架等組成。HGDM-5.6以下規格為整箱清灰，其余規格在每個濾袋上部均有一根壓縮空氣噴嘴管。運行時，一般設定每一排濾袋每隔10S脈沖反吹清灰一次，定時啟動一次電磁閥，將脈沖反吹壓縮空氣噴入濾袋內進行清灰。
5、出灰系統:由電振動器（空氣炮）、電加熱器、灰位指示器組成、電振動器（空氣炮）灰塵具有好的流動性。
6、控制系統:主要由脈沖噴吹控制儀、PLC電腦控制柜、熱電阻溫度計、靜壓測點、料位指示器和測量元件組成。
7、離線保護系統：主要由旁路閥、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈沖控制儀、濾袋檢漏裝置等組成。煙氣溫度過高或鍋爐尾部復燃時噴水處理，以免燒壞濾袋。在凈氣室設有由差壓儀等組成的濾袋檢漏裝置，以便濾袋損壞時及時報警。由于大噸位鍋爐點火及低負荷時需要噴灑燃油，將產生大量的含油氣體，此煙氣直接進入除塵器，將造成濾袋布粉層板結，使系統阻力，影響正常運行。系統增設旁路管道，使噴油瞬間含油氣體經旁路管道排放，從而地保護濾袋。
鏈條
鍋爐除塵器不僅是環保設備，也是循環流化床鍋爐的主要生產設備之一。因此在設計袋式除塵器系統和濾料選擇時，必需確保袋式除塵器的長期可靠運行，要充分考慮鍋爐及其輔助的運行工況、燃料和灰塵特性及運行可能出現的問題。在燃料不變的情況下，含塵煙氣的特性主要取決于鍋爐的燃燒工況，同時也取決于除塵系統的設計。而鍋爐負荷的變化，粉磨機、省煤器、空氣預熱器的選型及運行工況，一次風機、二次風機用引風機的開度都直接影響煙氣的含塵濃度，顆粒大小直接影響煙氣量，煙氣的粒度、含氧量及氮氧化物的含量，系統的漏風和保溫也使不可忽視的因素。
